配电箱零线排和地线排布置位置

1、安装零地排的核心步骤可分为五个阶段，需确保安全规范和专业操作。准备工作备齐零地排、螺丝刀、扳手、接地导线等工具，按配电箱电流和设计要求选择规格。安装前检查箱内是否清洁，尺寸是否匹配。定位安装区域零线排优先靠近配电箱进线侧，便于接入主零线；接地排建议置于底部或侧面，需确保接地导线能顺畅引出，周边无遮挡物。

（图片来源网络，侵删）

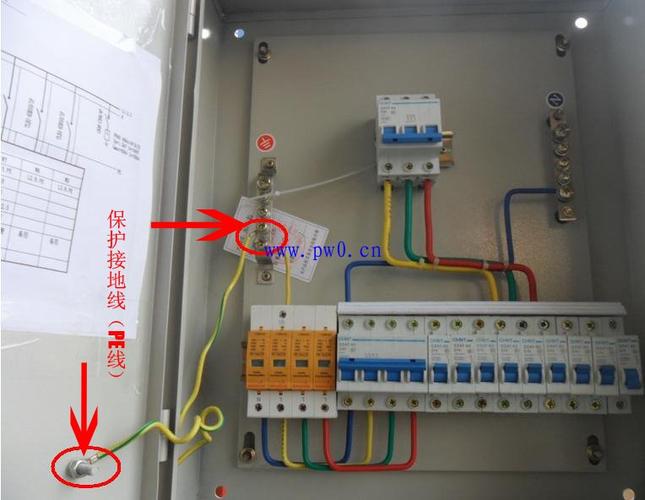

2、地线排接线方法： 入户线准备：确保有三根入户线，包括零线、火线和地线。 主开关接线：将零线和火线分别接在主开关上。 地线连接：地线直接接到地排上的对应接线柱。注意事项： 地排闲置：如果家庭布置没有设置入户地线，地排应闲置不用，不能从地排引出线接到各个插座上，以防止漏电危险。

3、户内配电箱零线与接地线分上下两排，是零线接在上面。这样引线到开关方便。而接地线在下面去负荷引线方便。

4、由电表箱出来3根线：火线，零线和地线。常用的接线方法是用汇流排，（只有火线，零线用汇流排）地线接在一起用接线端子。两极总开关为：上进线，下出线，如：DZ47-63 2P 40A或NB1-63 2P 40A。分开关为：下进线，上出线，如：照明开关DZ267-32 16A，漏电开关DZ267LE-32 20A。

（图片来源网络，侵删）

5、在家庭配电箱中一般会有三根导线，分别是火线（通常是红色或棕色）、零线（通常是蓝色或黑色）和地线（通常是绿色或黄绿色）。接地线的作用是为了保证电器设备的安全使用，如果设备出现漏电现象时，电流会通过接地线流回地面，减少对人体的伤害。

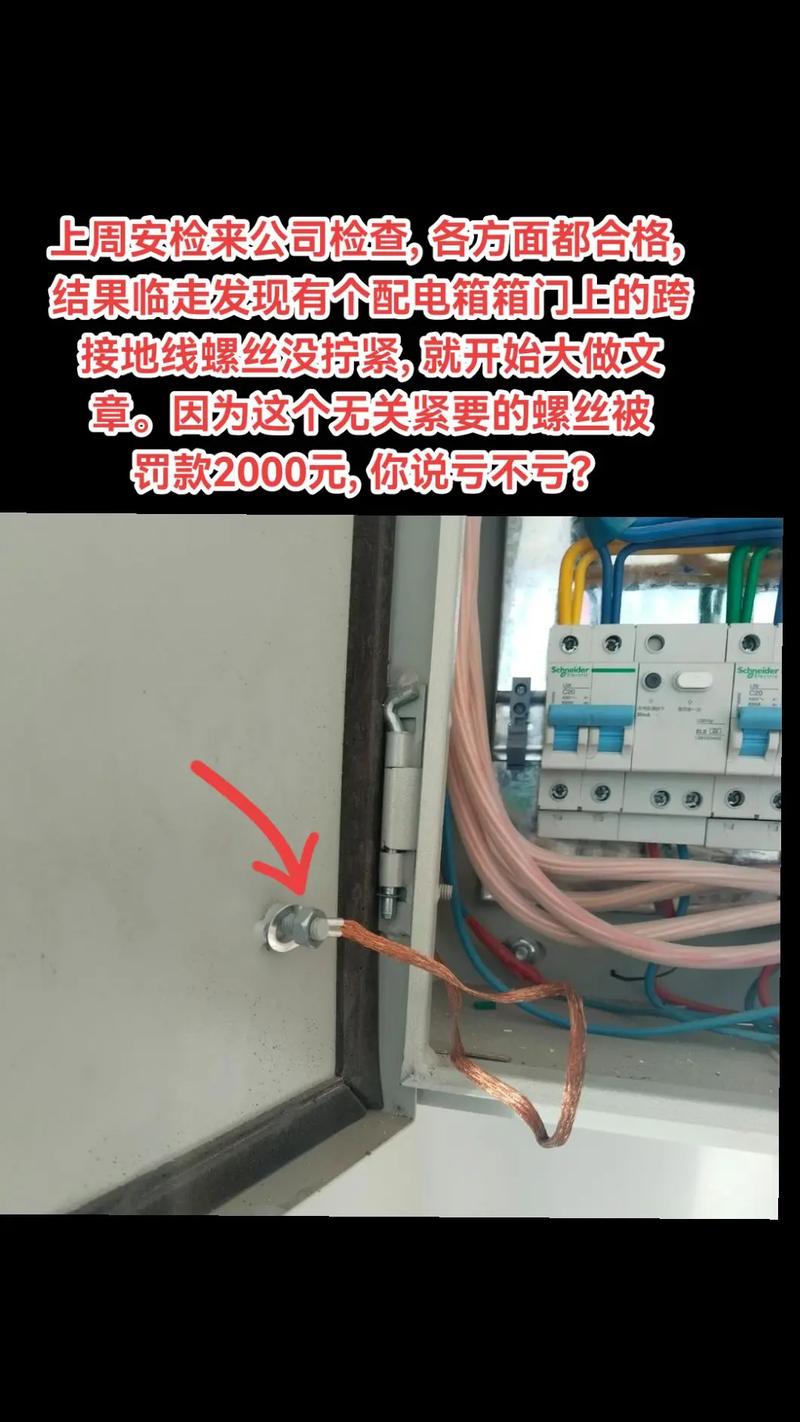

6、箱体内部： - 严禁箱内存在空洞，缆线入口需封闭灭弧处理。 - 同一箱内禁止设置多组接地/接零端，不可摆放线缆接头。 零地线配置： - 零线（N）与保护地线（PE）须分设独立汇流排，配出线按组别、线径依序排列。 - 接地材料禁用箱体串接，必须使用编织软铜线独立连接。

一二三级配电箱接地要求有哪些

建筑工地现场用电一级、二级、三级配电箱的接地电阻都不能大于4欧呀！保证用电安全可靠的接地装置，具体施工要求方法详见下图：接地极制作要求图 如果觉得上图制作起来有难度，你也可以参照下图来制作接地极。

（图片来源网络，侵删）

正确的接地做法和严格遵守安全规范可以有效预防电气事故的发生，保护人身安全和设备的正常运行。因此，在建筑工地中，我们必须高度重视建筑工地一级配电箱的接地工作，并严格按照相关规范要求进行操作和维护，确保建筑工地的电力供应安全可靠。

二级配电箱进行重复接地是必要的，也是符合国家规定的。同时，末端的重复接地也应严格执行，确保用电安全。综上所述，二级配电箱的重复接地是施工现场安全用电的重要保障措施。在实际操作中，必须严格遵守相关标准，确保用电设备的安全运行。同时，末端的重复接地也是必不可少的，以进一步降低触电风险。

配电箱落地安装规范

1、配电箱落地安装规范主要包括以下几点：安装位置与高度：地下室照明箱明装时，底边距地应为5米。1层在走道安装的照明及配电箱底边距地应为7米。控制箱的安装高度为中心距地5米。挂墙明装的配电箱中心距地应根据箱体高度确定，箱体高度大于0.8米时为5米，箱体高度小于0.8米时为3米。

2、配电箱应安装在安全、干燥、易操作的场所。配电箱安装时，如无设计要求，则一般暗装为底边距地5米，照明配电板底边距地不小于8m，并列安装的配电箱、盘距地高度要一致，同一场所安装的配电箱、盘允许偏差不大于5mm。

3、《建筑电气工程施工质量验收规范》GB50303-2002第8条规定，照明配电箱安装高度（底边距地面）不应小于5m，照明配电板不下于8m。配电箱具有体积小、安装简便，技术性能特殊、位置固定，配置功能独特、不受场地限制，应用比较普遍，操作稳定可靠，空间利用率高，占地少且具有环保效应的特点。

4、室内配电箱可落地安装，也可暗装或明装于墙壁上，落地安装的基础应高于地面50mm～100mm。暗装于墙壁时，底部距地面4m。明装于墙壁时，底部距地面2m。

5、根据国家的规范要求，配电箱的安装高度应从箱体的中心点到地面的高度保持在4到6米之间。为了满足这一标准，通常需要在配电房的地面设置专用的底座。这样做不仅能够确保配电柜的稳固安装，还能够有效避免因地面不平或配电柜放置不稳带来的安全隐患。

低压柜如何接地

1、具体做法包括：低压柜内应设置接地排，并将柜内所有需要接地的部件通过铜芯导线或专用编制软线与接地排可靠连接。同时，金属箱体本身应加工有“箱体接地螺栓”，该螺栓也必须与接地排连接。工作接地方面，主要是为了保证电气设备的可靠运行。在低压配电系统中，电源的中性点通常需要进行接地，以维持非故障相对地电压不变。

2、工作接地 工作接地是为了确保电力系统正常运行而进行的接地。在高低压开关柜中，工作接地主要是通过将电力系统中的某一点接地，来维持电力系统的稳定运行。这种接地方式可以消除由于高压线路产生的静电和电磁干扰，保证设备的正常运行。保护接地 保护接地是为了保障人身安全和设备安全而进行的接地。

3、在低压配电柜内部，找到地排，它通常位于柜体的底部或侧面。使用铜线或合适的导体，将低压配电柜的地排与从低压柜柜体引出的另一根铜线相连接。这根铜线应确保与柜体有良好的电气接触。低压配电柜与接地扁铁的连接：低压配电柜的底部通常与基础槽钢进行焊接或螺栓连接，确保柜体的稳固和电气导通。

【低压配电柜国家标准】安装要求有哪些?

1、安装牢固性：确保安装位置牢固：低压配电柜的安装位置应稳固可靠，不得出现偏斜或晃动现象，以确保设备运行的安全性和稳定性。遵循相关标准与规范：在安装过程中，应严格遵循国家及地方的电气安全标准和规范，确保配电柜的安装质量符合相关要求。

2、根据GB/T 22764的规定，适用于该标准的低压机柜产品需满足特定条件，包括但不限于室内安装、金属材质、额定电压交流不超过1000伏特、频率不超过1000赫兹或直流不超过1500伏特等电气设备和组件的安装要求。此外，对于用于低压系统的机架、机箱和控制台等机械结构产品，也可参考本标准进行设计。

3、变电所低压配电室的配电设备布置，应符合国家标准《10kV及以下变电所设计规范》（GB．50053-94）的规定。配电室的位置应靠近用电负荷中心，设置在尘埃少、、腐蚀介质少、干燥和震动轻微的地方，并宜适当留有发展余地。

4、低压配电柜执行标准是什么 低压配电柜执行标准是为了确保低压配电系统的正常运行并保障安全，制定的一套规范。根据国家标准和行业标准的要求，低压配电柜需要符合一系列的技术指标、测试要求和安全规定。

5、高低压配电柜的技术要求主要包括以下几点： 安全性与认证 3C认证：高低压配电柜必须通过国家强制性产品认证（3C认证），这是配电柜进入市场的必要条件，确保产品的安全性和合规性。 设计与结构 合理布局：配电柜内部元件应布局合理，便于安装、维修和更换，同时保证足够的散热空间，防止过热。

6、对于用于配电的变压器，当然需要配电柜啊，比如10/0.4千伏变压器，高压10千伏侧，可以使用简单的跌落开关，或者是使用10千伏进线柜，这要看你的10千伏系统如何设计，同时也要看地方供电局同意什么方案。而低压侧，因为需要配出回路，肯定是有配电柜的。
