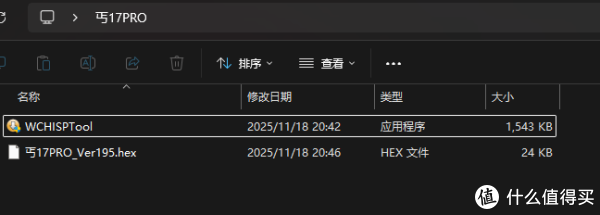

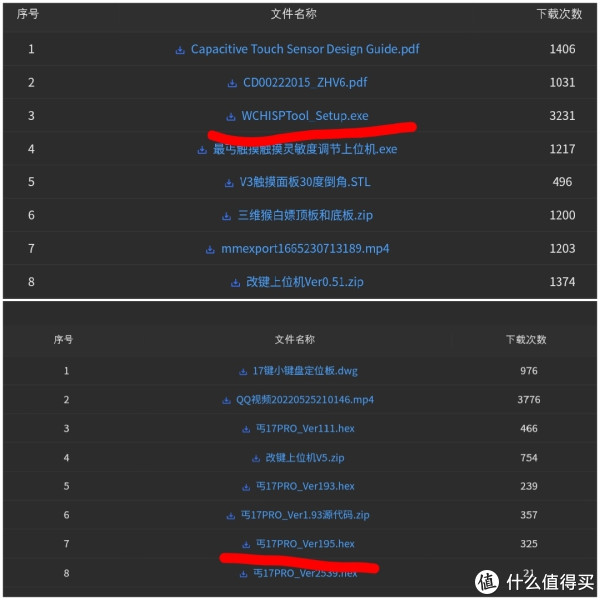

使用电脑在嘉立创硬件开源平台画板当吃生菜大佬的最丐17Toutch机械数字键盘项目和hivisme大佬在的最丐17PRO机械数字键盘项目页下面附件中，分别下载烧录软件WCHISPTool.exe与丐17PRO_ver193.hex固件
下载完毕，安装烧录软件

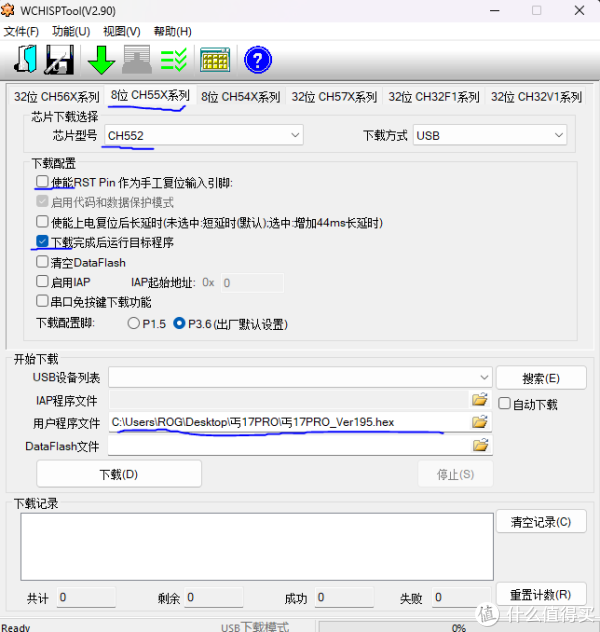

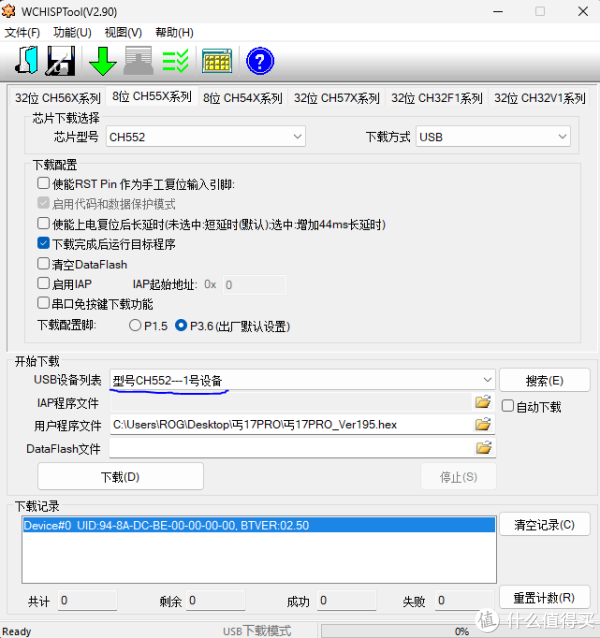

具体配置如下:
8位CH55X系列——芯片型号CH552——不勾选使能RST Pin作为手工复位输入引脚——勾线下载完成后运行目标程序
同时选择好用户程序文件——刚下载的固件，等待

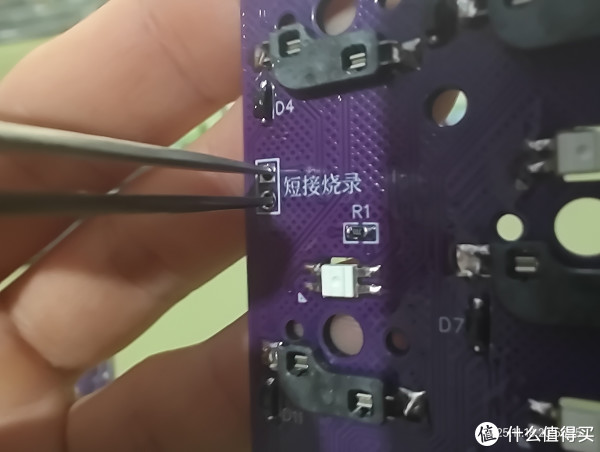

此时将焊接好的pcb主板用镊子短接烧录孔位，然后用数据线连接pcb主板和电脑
连接后，电脑上的烧录软件会自动在下面的USB设备列表中显示CH552-1号设备

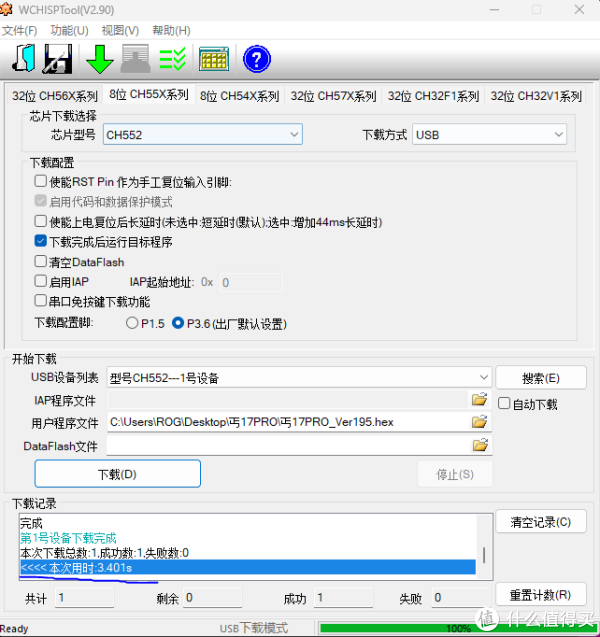

点击用户程序文件下面——下载（D）——等待下载记录显示完成即可

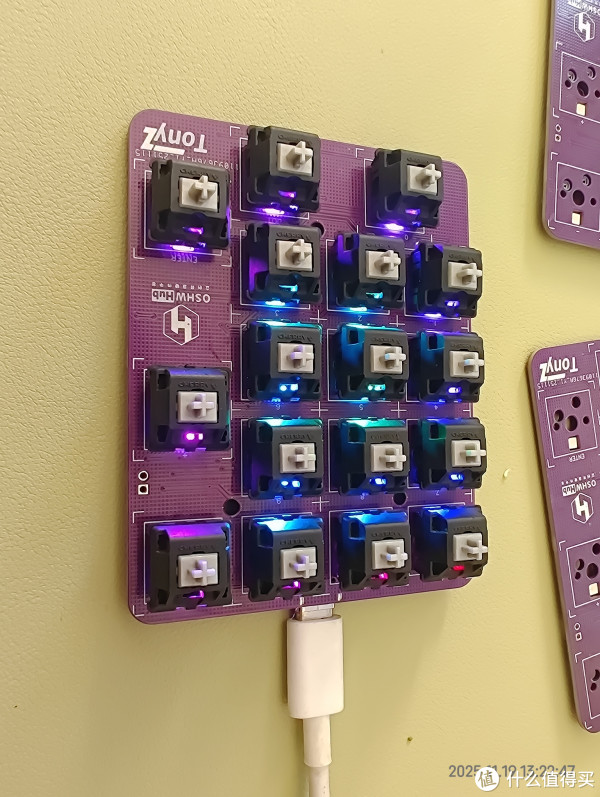

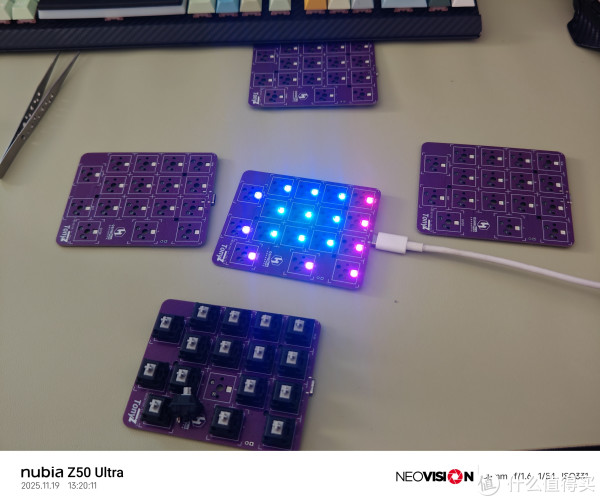

此时LED灯亮起
此时此刻小键盘的主要工作已经完毕了
拆机银轴安排上

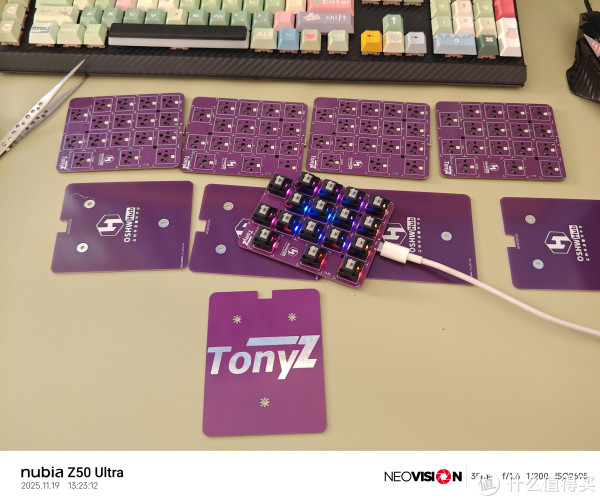

PCB板硬件大概这样子

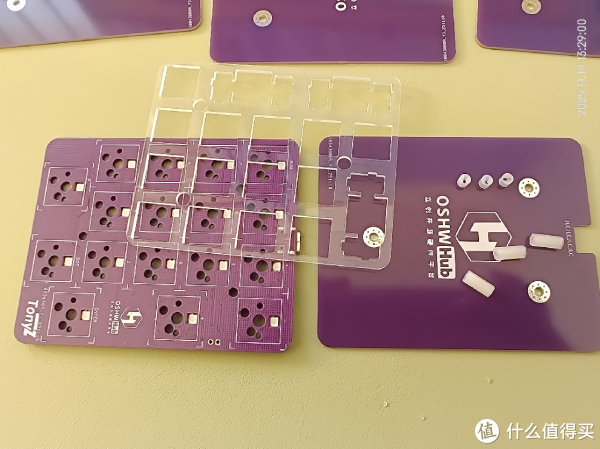

定位板安排

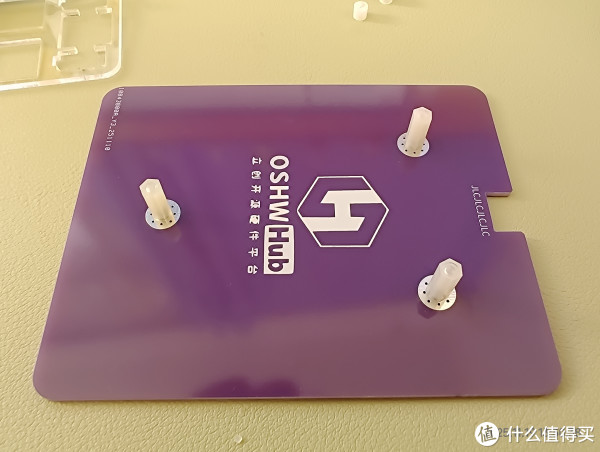

底板加塑料支柱，后面的支柱可以剪短一些

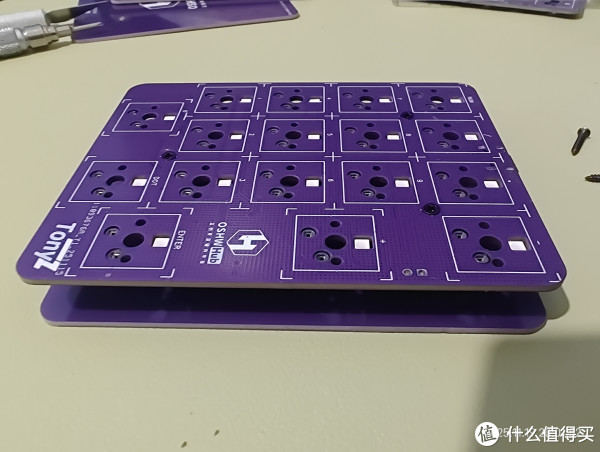

上pcb板，主体组装好了

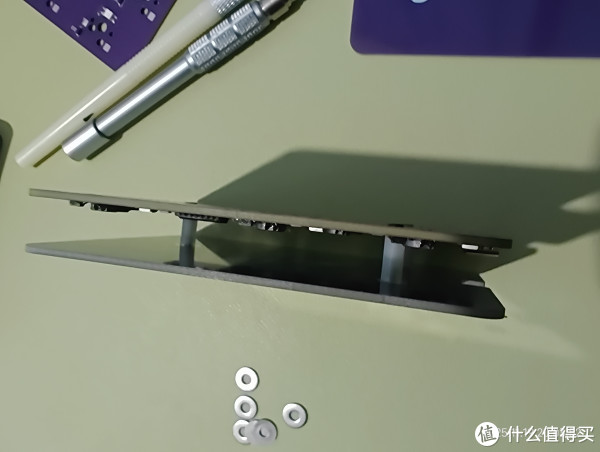

这个空间有点大，没办法手里没有特别短的螺丝和螺柱

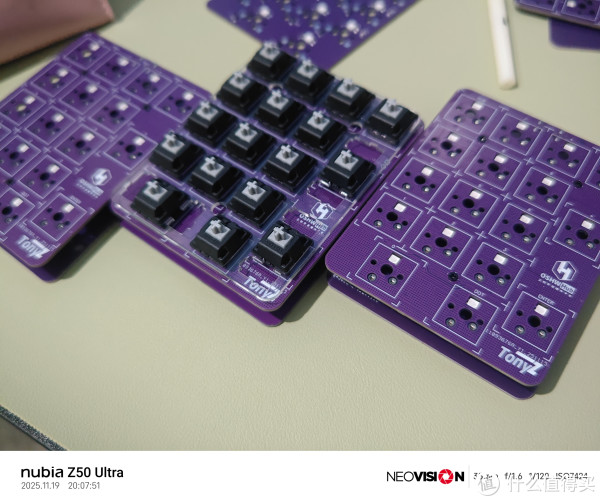

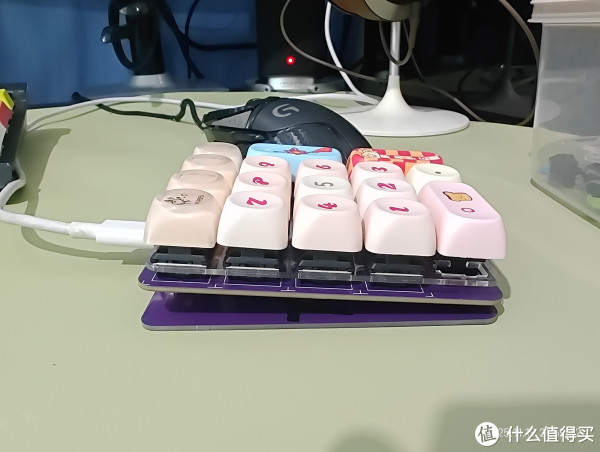

半完成体

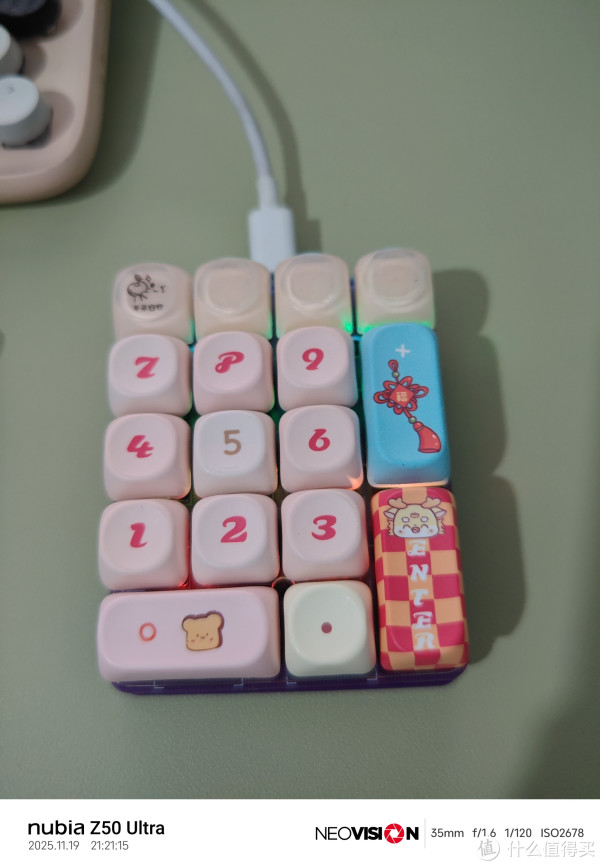

随便找了点键帽组装了下

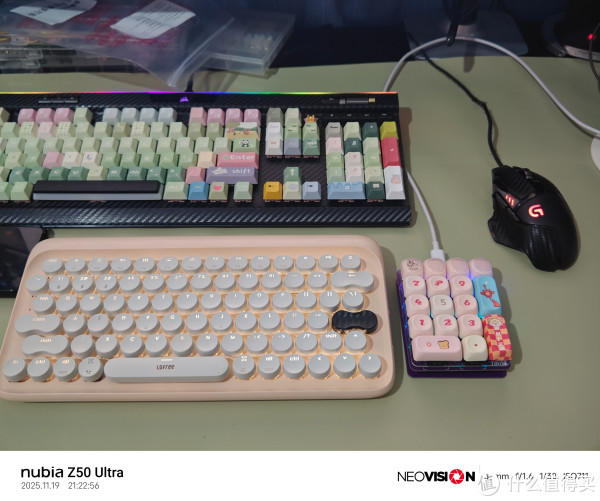

感觉还行吧……pcb应该选白色！！！

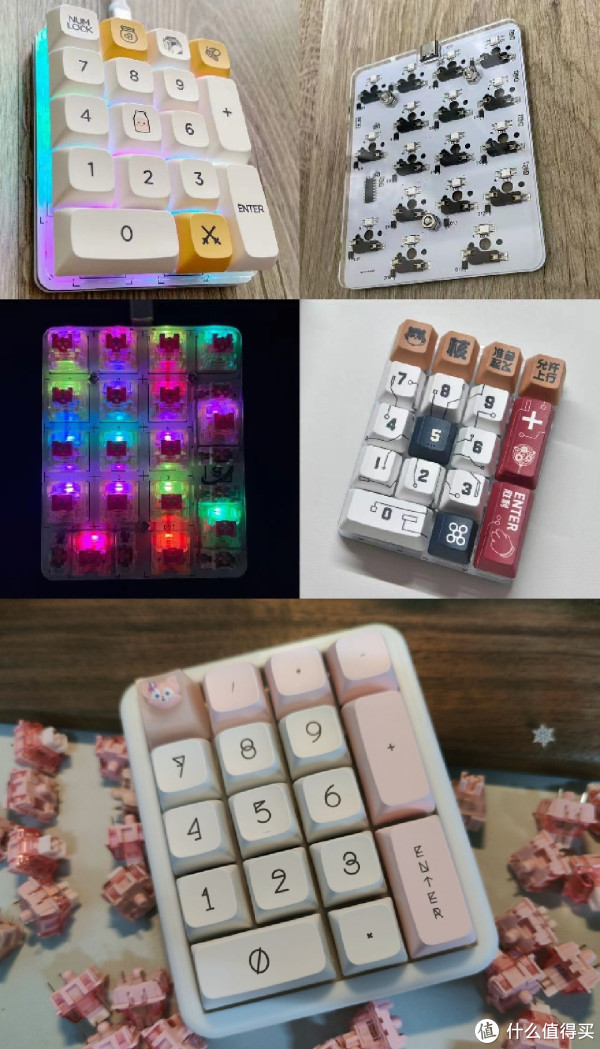

感觉别人的更好看一些，白色pcb上档次啊
按键及功能:
硬件全键无冲，协议6键无冲
非num lock时：[-]会被替换为[backspace]，[*]会被替换为[TAB]，[*]会被替换为[Shift]+[TAB]；
非num lock时：[+]会被替换为[Shift]+[Enter]
[NumLock]按键作为[FN]按键，短摁松开则切换数字锁，长按3秒则进入改键层

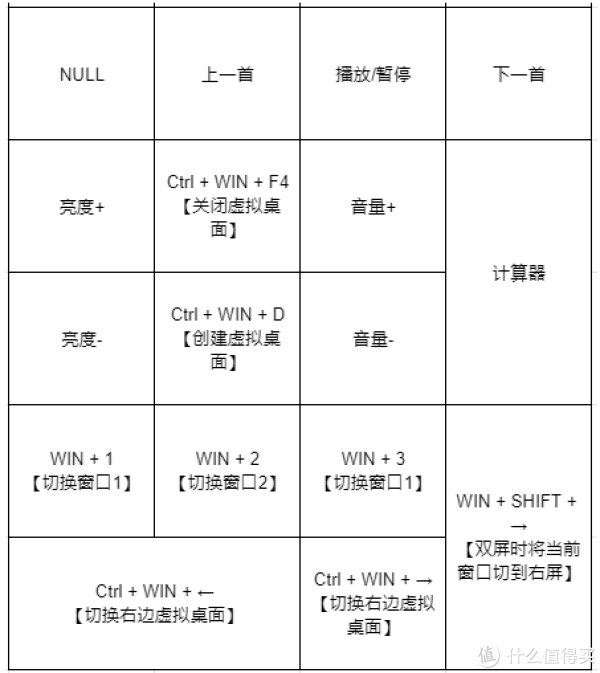

可以摁住[NumLock]再按其他按键触发改键层的作用，默认改键层功能如下，后续开放上位机修改
整体来说很简单，硬件焊接一二十分钟就行了，固件烧录也就几秒钟，成本我认为不会超过二十块，实际上我这一套连十块都不到，不算轴才6快左右！
还可以再优化一下，前高后低，这样比较适合人体工程学！
