小白如何快速学会建筑工程识图技能,学会看工地图纸?

多看图纸：通过多看图纸，熟悉图纸中的符号、标注和构造细节，逐渐提高识图能力。参与实际项目：如果有机会，可以参与实际工程项目，通过现场观察和实际操作，加深对图纸的理解和应用。模拟练习：利用图纸进行模拟练习，如根据图纸计算工程量、编制清单等，有助于提升识图能力和实际应用能力。

（图片来源网络，侵删）

多角度分析图纸：学会从多个角度（如正面、侧面、俯视图等）分析图纸，以更全面地理解图纸的内容。注意图纸中的细节和标注，确保准确解读图纸信息。结合实物进行练习：如果有条件，可以结合实物进行练习，将图纸与实物进行对比，加深对图纸的理解。通过实际操作和观察，提高识图能力和空间想象力。

图文结合，易于理解 手册中采用了大量的全彩三维高清图，与文字描述相结合，使得复杂的建筑构造和符号变得直观易懂。即使是建筑识图的小白，也能通过这本手册轻松入门，并逐步掌握识图技巧。重点难点详细剖析 手册中不仅涵盖了建筑识图的基础知识，还对重点难点进行了详细的剖析。

看建筑图纸有哪些技巧

看建筑图纸的技巧主要包括以下几点：熟悉建筑材料 首先要对图纸中可能出现的建筑材料有一定的了解。建筑材料是构成建筑的基础，熟悉它们可以帮助你更快地理解图纸中的符号和标注，避免在阅读图纸时感到茫然。

（图片来源网络，侵删）

看建筑图纸的技巧主要包括以下几点：熟悉建筑材料：首先要对图纸中可能出现的建筑材料有所了解。这样，在查看图纸时，就能更快地理解材料的使用和布局，避免因不熟悉材料而感到茫然。结合实践理解图纸：跟随施工的工人到工地上实践，将图纸与实际施工相结合，有助于更好地理解图纸中的细节和规律。

多看多练：平时要多看图纸，通过不断的练习来提高自己的看图能力。请教他人：遇到不懂的地方，要及时请教专业人士或同事，不要害怕提问，通过交流可以更快地解决问题。把握整体，注重细节：先看大体脉络：在看图纸时，要先把握整体的结构和布局，明白建筑的走向和主要功能区域。

帮你吃透建筑施工图纸的十大技巧：循序渐进，有序看图 答案：拿到图纸后，应先仔细阅读设计说明，了解概况；接着看平面图，形成平面概念；再看立面图、剖面图，了解建筑朝向、层高等；最后看结构图，理解建筑图与结构图的关系。同时，要根据索引符号详细阅读大样图或节点图。

（图片来源网络，侵删）

在阅读图纸时，应先从整体脉络入手，了解建筑的总体走向和布局。待整体框架清晰后，再逐步深入到细部设计，仔细揣摩每个细节。这种由粗到细的阅读方法有助于全面而准确地理解图纸内容。归纳和总结是提高图纸阅读效率的有效手段。将关键信息记录下来，不仅便于日后查阅，还能加深记忆。

怎么样快速学会看建筑施工图纸

1、多看图纸：通过多看图纸，熟悉图纸中的符号、标注和构造细节，逐渐提高识图能力。参与实际项目：如果有机会，可以参与实际工程项目，通过现场观察和实际操作，加深对图纸的理解和应用。模拟练习：利用图纸进行模拟练习，如根据图纸计算工程量、编制清单等，有助于提升识图能力和实际应用能力。

2、学习看建筑施工图纸最快的方式是亲身实践，最好能找个有经验的师傅带你。一边实地观察，一边询问，一边记录，回家后整理笔记，查阅相关资料。之后再到工地对照图纸，反复练习，直到熟练掌握。通常用功的话，一个月左右就能熟悉图纸，但同时也要学习其他方面的知识，不能急于求成。

3、要快速学会看建筑施工图纸及理解图纸中的符号代表的意思，可以从以下几个方面入手：实践学习 多去施工现场：施工现场是理解图纸的最佳场所。通过实地观察，可以将图纸上的标注与实体工程对应起来，加深对图纸的理解。

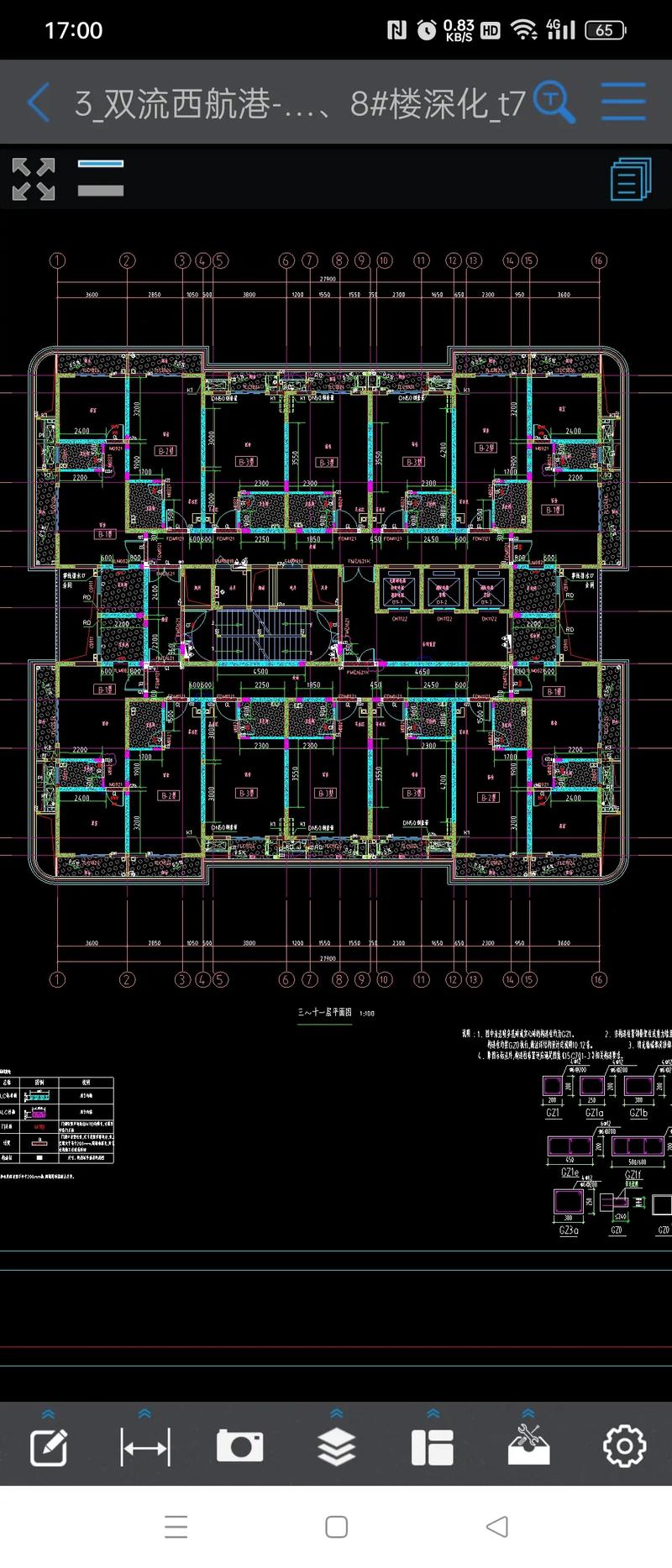

4、首先，你需要一款便捷的看图工具。虽然绘制图纸的工具也能查看图纸，但看图时更推荐使用专门的看图工具，以避免误操作更改图纸内容。推荐使用迅捷CAD看图软件，它不仅能快速打开图纸，还能查看图纸的三维视角，使看图更加全面。此外，该软件还具备“小树苗”功能，便于办公时存放CAD文件。

5、要学会看建筑施工图纸，并掌握快速入门的方法，可以遵循以下五点建议： 先看设计说明 设计依据：了解施工图纸的设计基础。 项目概况：掌握项目的整体情况。 设计标高：明确建筑的高度信息。 墙体、屋面、门窗、内外装饰工程：了解建筑的结构和装饰细节。

10个技巧教你快速看懂建筑施工图纸

1、剖面图要看位置，详图要看索引。土建和安装图纸要对清洞、沟槽等。抓住图纸关键 平面图中要关注门的开启方向、轴线的位置、房屋的朝向和墙厚。立面图中要掌握门窗洞口的标高尺寸。剖面图中要关注楼层标高、屋顶标高及室内洞口、内门标高等。结构图中要掌握基础、墙、梁、柱、板等的设计要求。

2、图纸到手先别急，设计说明要细读；平面立面剖面图，循序渐进有次序；关键尺寸记心上，图纸关系要理清；工程特点要了解，图表对照无差错；一丝不苟看图纸，三个结合不可少；看图技巧要掌握，整体概念最重要。

3、三个结合。学习土建图时，结合其他专业图纸，如总平面图、结构图、安装图等，以全面理解工程全貌。做到建筑与结构结合、室内与室外结合、土建与安装结合。掌握技巧。看图纸有技巧可循，如随手记录关键信息，先粗略后详细阅读，反复对照找出规律，图上标注重要信息，反复练习加深记忆。整体概念。

4、抓住图纸关键点 平面图：确认门的开启方向、轴线位置（正中或偏中）、房屋朝向及墙厚。立面图：掌握门窗洞口标高，避免立皮数杆和窗台预留错误。剖面图：明确楼层、屋顶标高及室内洞口、楼地面做法。结构图：了解基础、墙、梁、柱、板的设计要求、尺寸及材料衔接关系。

农民工培训讲解怎样看建筑图纸

农民工培训讲解怎样看建筑图纸，需要掌握以下方法和技巧：首先，了解施工图纸的基本概念和重要性。施工图纸是建造房屋的依据，它明确规定了要建造的建筑物的形状、尺寸、做法和技术要求。因此，在学习看图之前，农民工需要认识到这些基本概念和图纸的重要性。

重点深入地看不同类别的图纸：根据专业或工种的要求，重点深入地阅读相关类别的图纸。对于木工而言，应重点关注建筑施工图和结构施工图中的平面布置图、剖面图和构造详图等。注意各类图纸之间的联系：在阅读过程中，要特别注意各类图纸之间的联系。

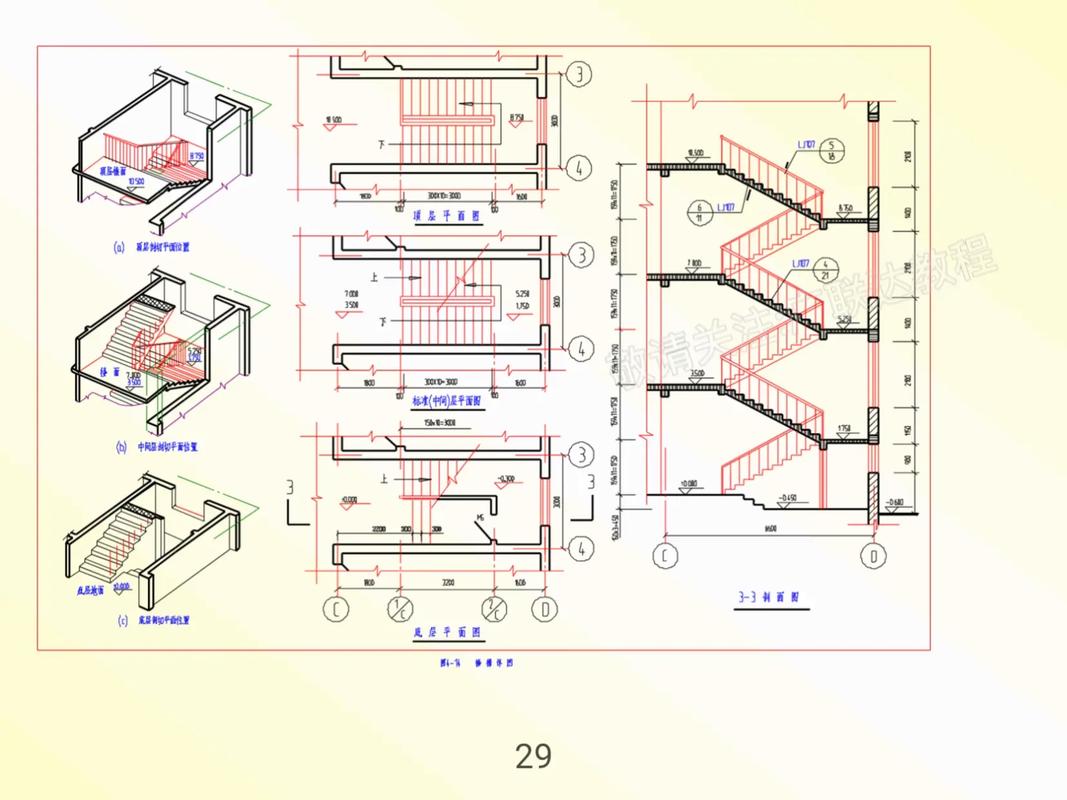

从上图可以看出，首层楼梯实际上看到的是首层向上一跑半截，其余是地下一层的一跑和另一跑的半截，只要有点三维概念相信就能明白吧！从上图可以看出，二层楼梯实际上看到的是二层向上一跑半截，其余看到的是首层的一跑和另一跑的半截。
