如何判断结构中的零杆
判断结构中的零杆，可以通过以下方法进行：三杆共点情况 当一节点上有三根杆件时，若该节点上无外力作用，且其中两根杆件共线，那么这两根共线的杆件将共同承担或传递相同的内力（如果有的话）。此时，第三根不与这两根共线的杆件将不承担任何内力，即为零杆。
（图片来源网络，侵删）
判断结构中的零杆，可以通过以下方法：一节点上有三根杆件的情况：若节点上无外力的作用：且其中两根杆件共线，则另一根不与这两根共线的杆件为零杆。一节点上只有两根不共线杆件的情况：若节点上无外力的作用：则这两根杆件均为零杆。
首先，观察节点的连接情况。如果一个节点上连接了三根杆件，并且其中两根杆件共线，且该节点上无外力作用，那么共线方向上的另一根杆件就是零杆。这是因为，如果两根杆件共线且没有外力作用，它们之间的连接不会受到任何力，因此其中一根杆件必然不受力，即为零杆。
综上所述，判断结构中的零杆需要综合考虑节点的杆件数量、杆件的相对位置以及作用在节点上的外力情况。通过仔细分析这些因素，我们可以准确地识别出结构中的零杆，从而进一步理解结构的力学性能和受力特点。
（图片来源网络，侵删）
我们可以将F等效替换为一根向右的杆件，然后应用“T”型节点判断法，判断出杆件57为零杆。综上所述，通过掌握“L”型节点和“T”型节点的判断方法，以及节点受外力时的处理方法，我们可以快速准确地判断出桁架结构中的“0”杆。这些方法不仅适用于考试，也对于实际工程中的受力分析具有指导意义。
在结构力学的探索中，如何精准定位桁架中的零杆呢？ 首先，我们需要了解一些关键节点形态对零杆判断的启示：L型节点：当两根不共线的杆件在无外力作用时，它们都是零杆的候选。如果其中一根杆与外力平行，那么这条杆的内外力平衡，而另一根不与外力共线的杆就是零杆。
结构力学中怎么找桁架的零杆?
1、结构力学中，判断桁架结构中的零杆数量是基本技能。对于无荷载作用的情况，可以依据以下规则：两杆结点无荷载作用时，这两杆即为零杆；3杆结点无荷载作用时，若其中两杆共线，则另一杆为零杆。在有荷载作用的情况下，判断零杆的方法也很直接：如果荷载作用线与某一根杆共线，那么另一根杆便是零杆。
（图片来源网络，侵删）
2、在结构力学中，找桁架的零杆可以通过以下方法进行：观察L型节点：当两根不共线的杆件在无外力作用时，它们都是零杆的候选。如果其中一根杆与外力平行，那么这条杆由于内外力平衡不是零杆，而另一根不与外力共线的杆即为零杆。
3、“L”形结点：当不共线的两杆结点不受外力作用时，两杆皆为零杆。若其中一杆与外力共线，且前端无外力作用，则此杆内外力相等，不与外力共线的一杆为零杆。 “T”形结点：无外力作用的连接三杆的结点，若其中两杆在一直线上，则不共线的一杆必为零杆。

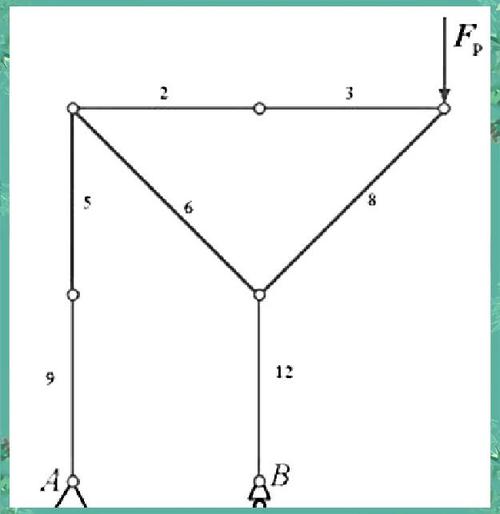

4、位置1为L1型，与F不共线的那根杆为零杆，去掉它后， 可以看到位置2为L2型， 位置3明显为L2型， 去掉这两根杆后， 就可以看到位置4为L2型， 位置5为T型， 位置6也可直接判断为T型。因此，共有9根零杆。
5、在一个节点上，如果有两根不共线的杆件，并且作用在节点上的外力与其中一根杆件的方向相同，那么另一根杆件将被判断为零杆。这些情况中，第一种常见于下弦节点，尤其是在荷载通常施加在上弦的情况下。第二种和第三种情况通常发生在桁架的两端，靠近支座的地方。通过识别并去除零杆，可以显著简化力学计算。
6、不在同一条直线上的两杆节点上若没有荷载作用，两杆均为零杆。不共线的两杆结点，若荷载沿一杆作用，则另一杆为零杆。无荷载的三杆结点，若两杆在一直线上，则第三杆为零杆。对称桁架在对称荷载作用下，对称轴上的k形结点若无荷载，则该节点上的两根斜杆零杆。
桁架结构中怎么样判断零杆件,最好有例子来说明一下
具体来说，如果一个节点上存在三根杆件，并且其中有两根杆件位于同一直线上，那么第三根杆件即为零杆件。类似地，如果一个节点上有五根杆件，其中四根杆件分别位于两条直线上，则第五根杆件也是零杆件。以一个具体的桁架结构为例，假设我们有一个由多个节点组成的桁架，每个节点由多根杆件连接。
零杆的判断规则：如果一个节点上，有三根杆，其中有两根杆在同一条直线上，那么，第三根杆为零杆。同理，如果一个节点上有五根杆，如果有四根杆分别在两条直线上，则第五根杆为零杆。
第一段：起兴的含义 起兴是文学创作中的一种手法，用以引发读者的兴趣或情感共鸣。它通常出现在作品开头，通过描绘一幅场景、叙述一件事情或者引用一种现象，来引导读者进入作者想要表达的主题或情感氛围。这种手法在诗歌中尤为常见，有助于增强作品的艺术感染力。
什么是零杆?零杆是否可以从桁架中撤去?为什…
1、“L”形结点：当不共线的两杆结点不受外力作用时，如果两杆都为零杆。如果其中一杆与外力共线，且前锋在前，则此杆内外力相等，不与外力共线的一杆为零杆。 “T”形结点：无外力作用的连接三杆的结点，如果其中两杆在一直线上，则不共线的另一杆必为零杆。共线的两杆内力相等且性质相同（同为拉力或压力）。
2、这一结论基于这样一个事实：所谓“零杆”，只是在将超静定桁架按照静定桁架的方法进行分析时得出的非受力杆件。这是因为，教科书中的分析方法往往基于静态条件，而实际情况中，杆件的变形、外力的方向和位置可能会有轻微变化，从而使得原本不受力的杆件也受到了力的作用，因此不再被视为“零杆”。
3、零杆是指在桁架结构中内力为零的杆件。以下是关于零杆的详细介绍：定义：零杆：在桁架结构中，如果某杆件的内力为零，则该杆件被称为零杆。判断方法：三杆节点情况：当一节点上有三根杆件，且节点上无外力的作用时，如果其中两根杆件共线，则第三根杆件为零杆。
4、零杆是指在桁架结构中内力为零的杆件。以下是关于零杆的详细介绍：定义：在桁架结构中，如果某根杆件的内力为零，那么这根杆件就被称为零杆。判断方法：三杆件节点：如果一个节点上有三根杆件，并且该节点上无外力的作用，其中两根杆件共线，那么第三根杆件就是零杆。
5、在桁架结构中，有些杆件在特定载荷情况下并不受力，这些杆件被称为“0杆”。虽然0杆在受力分析时可以忽略，但它们对于保持桁架的几何形状至关重要。以下是一些巧学“零杆”判断方法，帮助你在考试中秒杀相关题目。
