开关接线LL1L2各是什么意思

1、L是火线进线口，L1是火线出线口用于单控，L2是双控出线口。以下是详细解释：L：代表火线进线口。在电路中，”L”总是代表火线，这是电流从电源流出的线。在开关接线中，L口用于连接来自电源的火线。L1：代表火线出线口。当开关仅用于单控时，L1口用于连接开关出线，即火线通过开关后流向被控制的电器。

（图片来源网络，侵删）

2、L是火线进线口，L1是火线出线口用于单控或双控中的一路控制线，L2是双控出线口，主要用于双控线路中的另一路控制线。以下是关于这三个接线口的详细解释：L（火线进线口）：作用：L代表火线进线口，是电路中电源火线的接入点。接线方式：在接线时，应将电源的火线连接到这个接线口上，为开关提供电力。

3、LLL3表示的是三相（分别为A、B、C相）火线，N表示的是零线（即中性线），PE表示的是接地保护线。一般情况下，墙壁开关都是没有零线、地线的，只有火线，由于有时需要连接的灯具太多，所以就需要使用L、LLL3等不同的字符来区分火线的连接情况。

4、开关中的LL1L2分别代表以下含义：L：代表火线接口，是火线的简称。在电路中，火线是带电的线路，用于向电器或灯具提供电源。L1：表示火线出线口。在单开单控或单开双控开关中，L1通常用于连接灯具或电器的火线端口。当开关处于闭合状态时，火线通过L1接口向灯具或电器供电。L2：表示双控出线口1。

（图片来源网络，侵删）

5、在电气系统中，LL1L2 的含义和所接电线情况因场景而异。 三相电路中：在三相四线或三相五线制的动力电路里，L 代表相线（火线），LLL3 分别是三相电中的三根相线。L1 接 A 相火线，L2 接 B 相火线。

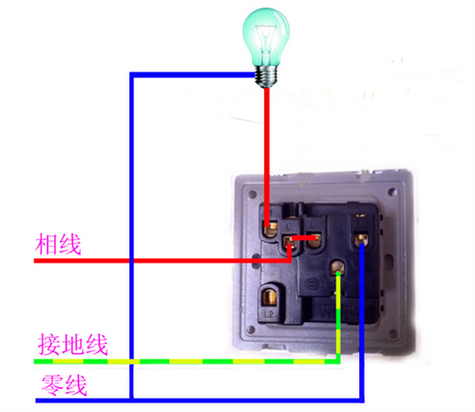

单控开关LL1L2怎样接?那是火线那是零线那是地线

字母“L”代表火线，墙壁开关比较特殊，这种开关上没有零线和地线，只接入火线。所以墙壁开关的接线柱中全都是L——由于“L”太多，所以分成了L1，L2。L1L2L电灯上的开关，直接两个，一明一暗这种接法属于单开双控开关，黄色代表地线。

单控开关不会有L L1 L2，单控开关只会有两个接线柱，火线进开关的L，L1接灯的控制线，而且开关只控火不控零，所以 开关里没有零线和地线。

（图片来源网络，侵删）

单控开关场景 当开关用于单控时（即一个开关控制一盏灯），L1作为公共端接火线，L11或L21端子连接灯具的火线端，灯具零线直接接入电源零线。例如：厨房吸顶灯的独立控制，通常采用此接法。

这是双联开关，如只接单控线路，L接火线，L1接开关出线，L2不接。如果按双控线，如果按双控线，需要两个这样的开关按线。（如果一个灯只有一个开光环控制怎可以忽略此接口直接用L1接口即可）。

ll1l2开关接电线的方法如下：开关的插座背后有不同的接线标志，有l、l1和l2。火线要与l的接线相连接，另外一个l要作为接出线，同时还要将开关的ll2连接在一起，就能够进行控制了。

灯开关怎么接线LL1

首先区分火线，零线，地线。通常，红色代表火线，绿色代表零线，黄色或双色代表地线。使用测电笔可以区分它们。接入插座时，将红色线接到L（火线），绿色线接到N（零线），黄色或双色线接到E（地线）。在插座内，L标识火线，N标识零线，E标识地线。最后，通电测试以确保所有连接正确无误。

单控开关场景 当开关用于单控时（即一个开关控制一盏灯），L1作为公共端接火线，L11或L21端子连接灯具的火线端，灯具零线直接接入电源零线。例如：厨房吸顶灯的独立控制，通常采用此接法。

双联开关上L、LL2的接线方法如下：L口接线：L口是火线进线口，需要将电源的火线接入此口。L1口接线：L1口为火线出线口，通常连接至需要控制的第一个灯具或另一个双控开关的对应进线口。

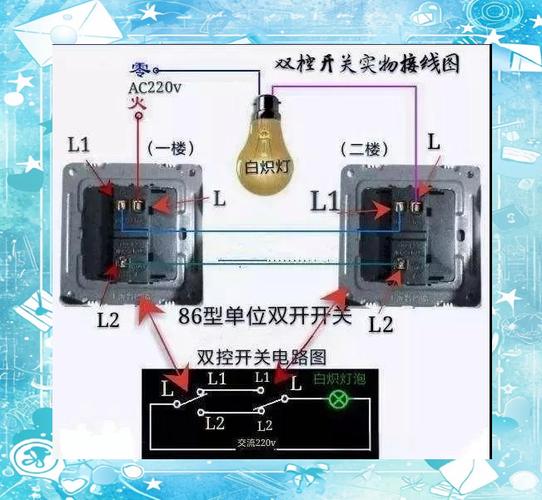

双联开关上LL1L2怎么接线

你的那个开关是双控开关，L是进火线lL1 L2分别是两根出火线！你只需要把火线接近L。L1 L2随便哪根做控制线就可以了！你的下线盒里的线只要不是双控的话，应该是控制的零线。

连接火线：将电源的火线连接到双联开关的L接口上。连接负载或另一个双控开关：单控电路：将负载（如灯泡）的一端连接到L1接口，另一端连接到零线。双控电路：将L1接口连接到第一个双控开关的L2接口（或负载），将L2接口连接到第二个双控开关的L1接口，形成控制回路。

双联开关上L、LL2的接线方法如下：L口接线：火线进线：L口应接入火线进线，这是电源的主要输入端。L1口接线：火线出线：L1口用于连接火线出线，通常连接到另一个双控开关的L1口或负载的一端。L2口接线：双控出线：L2口是双控开关特有的出线口，用于实现两个开关之间的联动控制。

字母“L”代表火线，墙壁开关比较特殊，这种开关上没有零线和地线，只接入火线。所以墙壁开关的接线柱中全都是L——由于“L”太多，所以分成了L1，L2。L1L2L电灯上的开关，直接两个，一明一暗这种接法属于单开双控开关，黄色代表地线。

插座就零火线随便接LN口都可以用，最后对应接，你要地线也可以拉地线。开关是双控接法，用传统接法好点，你要零火接法也可以，这里只讲传统。，公共端一个接火，一个接控制线，双联线随意接。这是开关接法，分解接，再加上插座，就组合起来，不要你用零火接法是怕你接错，容易短路。
