三相全波整流电路原理?

三相整流桥的工作原理是将数个整流管封在一个壳内，构成一个完整的整流电路，用于将三相交流电转换为直流电。以下是关于三相整流桥工作原理的 整流桥构成：三相整流桥由多个整流二极管组成，这些二极管被封装在一个壳体内，形成一个完整的整流电路结构。三相整流类型：三相整流桥主要分为三相全波整流桥和三相半波整流桥两种。

（图片来源网络，侵删）

三相整流桥工作原理：整流桥就是将数个整流管封在一个壳内，构成一个完整的整流电路。当功率进一步增加或由于其他原因要求多相整流时三相整流电路就被提了出来。三相整流桥分为三相全波整流桥（全桥）和三相半波整流桥（半桥）两种。选择整流桥要考虑整流电路和工作电压。

三相桥式全控整流电路在任何时刻都必须有两个晶闸管导通，而且这两个晶闸管一个是共阴极组，另一个是共阳极组的，只有它们能同时导通，才能形成导电回路。

汽车交流发电机的整流原理主要是将发电机产生的交流电转换为直流电，供给汽车上的用电设备。以下是汽车交流发电机整流原理的详细解释：二极管的选择性导通 在整流过程中，汽车交流发电机内部装配有六只二极管，它们组成三相桥式全波整流电路。

（图片来源网络，侵删）

的平方根=657V，单向全波整流后的电压等于220V X 2的平方根=311V。这是由我国交流电的制式决定的。三相不可控全波整流后，直流电压的平均值会比交流电压的有效值高。三相桥式整流电路有6个二极管，DD3和D5组成一组接成共阴极形式，共阴极用P表示；DD4和D6组成一组接成共阳极形式。

电路基础 组成：三相整流电路主要由三相变压器和六个二极管组成。每个二极管分别与变压器次级绕组的三相连接，形成星形排列。工作原理：通过二极管的单向导电性，将三相交流电压的正半周和负半周分别转换为直流电压。

整理了5个负压/倍压整流的实例电路

负压/倍压整流实例电路解析负压整流电路负压整流电路用于产生负电压，同样具有半波整流、全波整流、桥式整流等电路形式。 负压半波整流电路 电路结构：整流二极管VD反接，仅在输入交流电压U2的负半周时导通。

（图片来源网络，侵删）

电路工作原理 该电子灭鼠器电路较简单，他由5倍压整流电路（整流二极管VD1～VD5和电容器C1～C5组成）和迷宫式电极组成，如图所示。

倍压电路中的电容是串联，输入电流是交流，每个电容和整流二极管的耐压都是2根号2倍的电i源峰值电压（2×41×U峰）。

在基础整流电路的基础上增加一组二极管和电容器，即可构成二倍压整流电路（如图1-5）。当输入电压方向变化时，两组二极管和电容器交替工作，使得输出电压达到输入电压峰值的两倍。具体过程如下：输入电压下正上负时，左二极管导通，上电容充电；右二极管截止，下电容不充电。

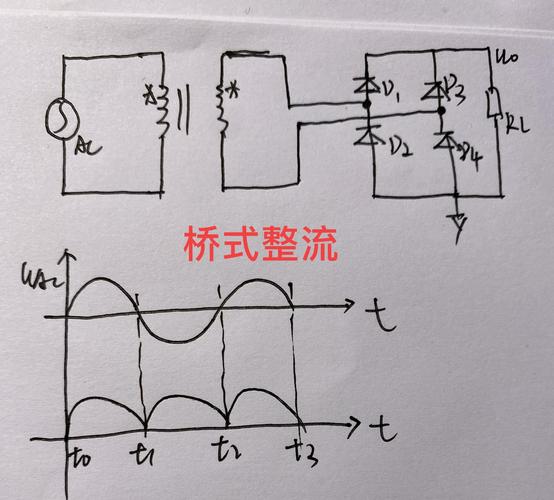

桥式整流电路 电路结构：使用四个整流二极管连接成电桥形式，使用普通的变压器。工作原理：在交流电的正半周和负半周，分别由两对二极管（D4和D2，D1和D3）导通，将电源电压加到负载R1上，输出波形与全波整流一致。特点：电路结构简单，不需要特制变压器，电源利用效率高。

整流桥的半波与全波接法?怎么接

1、二极管全波整流桥电路图中，涵盖了二极管、三极管、电容器、电阻等电子元器件的符号。在二极管全波整流图与半波整流图中均可能出现。图中，四个二极管构成了桥式整流结构，电流仅能从正极流向负极。下面是二极管全波整流电路图的分解步骤解析，以及全波与半波整流电路工作原理的对比。

2、N4007整流桥是四个管脚的额定电流1A最大耐压1000V的整流器件。其中两个接交流输入、两个接脉动直流输出。作为交流输入的两个管脚一般会标注为“~”作为交流的符号，也有部分全桥直接标示“交流”。直流输出端两个管脚一般会分别标注“+”“-”或者直接标示为数字“正”“负”。

3、半波整流在单相供电时使用一个二极管，而在三相供电时则需要三个二极管。相比之下，全波整流可以将完整的输入波形转换为同一极性输出，充分利用了交流波形的正负两部分，并转换成直流电，因此效率更高。

4、本质不同：整流桥就是将整流二极管封在一个壳内里，分全桥和半桥。而全桥是将连接好的桥式整流电路的四个二极管封在一起。电路导通原理不同：半桥是将桥式整流的两个二极管封在一起，用两个半桥可组成一个桥式整流电路，一个半桥也可以组成变压器带中心抽头的全波整流电路。

5、整流桥构成：三相整流桥由多个整流二极管组成，这些二极管被封装在一个壳体内，形成一个完整的整流电路结构。三相整流类型：三相整流桥主要分为三相全波整流桥和三相半波整流桥两种。三相全波整流桥：在每个交流周期的正半周和负半周都有电流通过负载，输出电压脉动较小，波形较为平滑。

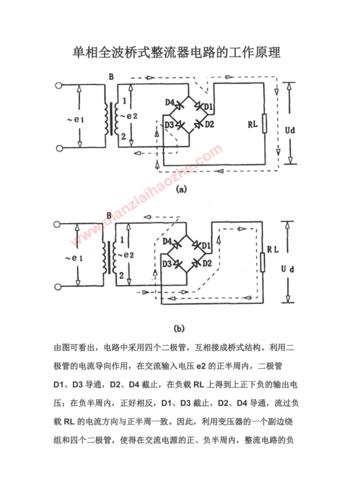

6、根据波形图说明桥式整流电路是全波整流。桥式整流电路的工作原理如下：E2为正半周时，对DD3加正向电压，DD3导通；对DD4加反向电压，DD4截止。

全波整流电路详细分析

全波整流电路是指能够把交流转换成单一方向电流的电路，最少由两个整流器合并而成，一个负责正方向，一个负责负方向，最典型的全波整流电路是由四个二极管组成的整流桥，一般用于电源的整流。也可由MOS管搭建。【工作原理】双半波整流电路：变压器次级中心抽头的全波整流电路。

单相半波整流节省二极管，只需一个，电路简单，成本低。但整流电压低，波动大，可利用半波整流节省电能。全波整流输出的直流电压是半波整流的2倍，效率高。但需要变压器，成本高。桥式整流是最理想的，成本低，具有全波整流的优点，但不需变压器，电路和结构都简单。

单相桥式整流电路的特点：使用的整流器件较全波整流时多一倍，整流电压脉动与全波整流相同，每个器件所承受的反向电压为电源电压峰值。单相半波整流电路的特点：电路简单，使用器件少；无滤波电路时，整流电压的直流分量较小，Vo=0.45V2；整流电压的脉动较大。

半波整流是将交流输入信号的一半进行整流，输出的波形只包含一个半周的正半周或负半周，输出的平均值较低。全波整流则是对整个交流输入信号进行整流，输出的波形包含一个完整的周期，输出的平均值较高。在实际应用中，全波整流电路更常见，因为它能够提供更平稳的直流输出，并且输出功率更高。

优点：倍压的电压跌落比半波多倍压方式小很多，纹波也小很多。缺点：变压器的次级需要抽头，输出同样的高压，变压器的次级匝数增加了一倍，导致元件多、成本高。

关于单相半波、全波、桥式整流电路的特点?

1、单相是相对于三相而言的概念。家用照明灯通常使用单相电。整流类型：单相整流可以分为半波整流和全波整流。单相半波整流：使用一只整流二极管，它将正弦波的负半周削掉，整流后的电压有效值接近整流前的一半。

2、为了克服单相半波整流电路的缺点，在实用电路中多采用全波整流电路，最常用的是单相桥式整流电路。单相桥式整流电路的组成单相桥式整流电路、习惯画法和简化画法如图所示如图所示。它应用了四个二极管。请注意：四个二极管的连接方向，任一个二极管不能接反，不能短路，否则会引起管子和变压器烧坏。

3、如此重复下去，结果在Rfz ，上便得到全波整流电压。其波形图和全波整流波形图是一样的。从图5-6中还不难看出，桥式电路中每只二极管承受的反向电压等于变压器次级电压的最大值，比全弧整流电路小一半。问题六：桥式整流桥是半波整流还是全波整流？ 桥式整流器是全波整流。

4、零式电路：所有整流元件阴极连接到公共接点，负载接到交流电源零点。桥式电路：由两个半波电路串联，提供全波输出，适用于大功率应用。按交流输入相数分类：单相电路：用于小功率，有半波、全波、桥式和倍压等整流方式。

5、为了满足不同生产需求，已发展了多种可控整流电路，如桥式电路和零式电路，单相电路、三相电路和多相电路，相控式电路和斩波式电路，全控型电路和半控型电路等。

6、零式电路，又称半波电路，所有整流元件阴极（阳极）连接到公共接点，负载接到交流电源零点。桥式电路由两个半波电路串联，提供全波输出，适用于大功率应用。按交流输入相数，有单相、三相和多相电路：单相电路用于小功率，有半波、全波、桥式和倍压等整流方式。

全波整流电路基本介绍

1、全波整流电路是一种高效的电流转换设备，主要应用于直流电源的转换与供应。其核心结构包含第一和第二电源端子，分别接有不同电位的电源，其中第一电源电位高于第二电源电位。电路主要由两个关键部分构成：差分放大器与电压参考电路。差分放大器是电路中至关重要的组件，它具有两个输入端，分别接收输入交流信号。

2、全波整流电路能够对交流电进行整流，确保在一个完整的周期内，电流可以有两个方向流过负载。这种电路利用两个整流器件（例如晶体二极管），在交流电的半个周期内，电流分别通过这两个器件，且它们之间的连接保证电流始终以相同的方向流过负载。变压器的作用：在全波整流电路中，变压器扮演着关键角色。

3、效率 （η）：整流电路效率是输出直流功率与输入交流功率之比。公式为：中心抽头全波整流电路的效率等于82%。形状因数 （FF）：形状因数是RMS值与平均值之间的比率。公式为：中心抽头全波整流的形状因数等于11。
