今天给各位分享浪涌保护器怎样安装图解的知识，其中也会对浪涌保护器安装注意事项进行解释，如果能碰巧解决你现在面临的问题，别忘了关注本站，现在开始吧！

浪涌保护器的正确接线法

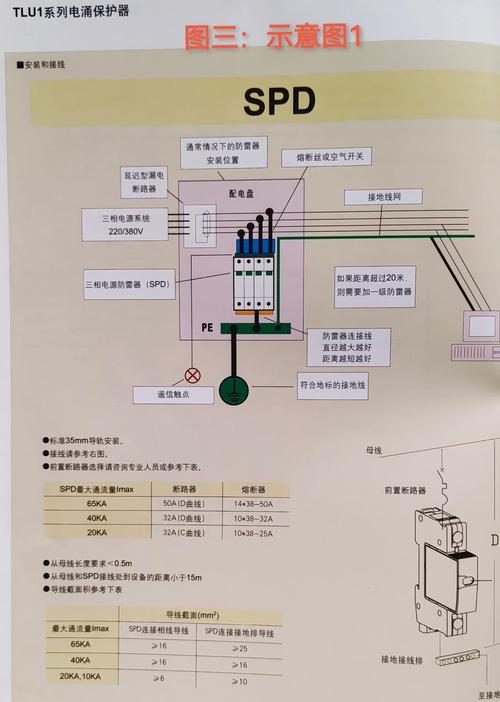

浪涌保护器在电路中一般采用并联方式连接在需要保护的线路（如相线与地线、中性线与地线之间）上，以便在浪涌发生时将雷电流或过电压泄放到大地。接线时需注意以下几点：并联连接：浪涌保护器应并联在需要保护的线路上，确保在浪涌发生时能够迅速响应并泄放能量。正确接线：按照浪涌保护器的接线图或说明书进行接线，确保接线正确无误。

（图片来源网络，侵删）

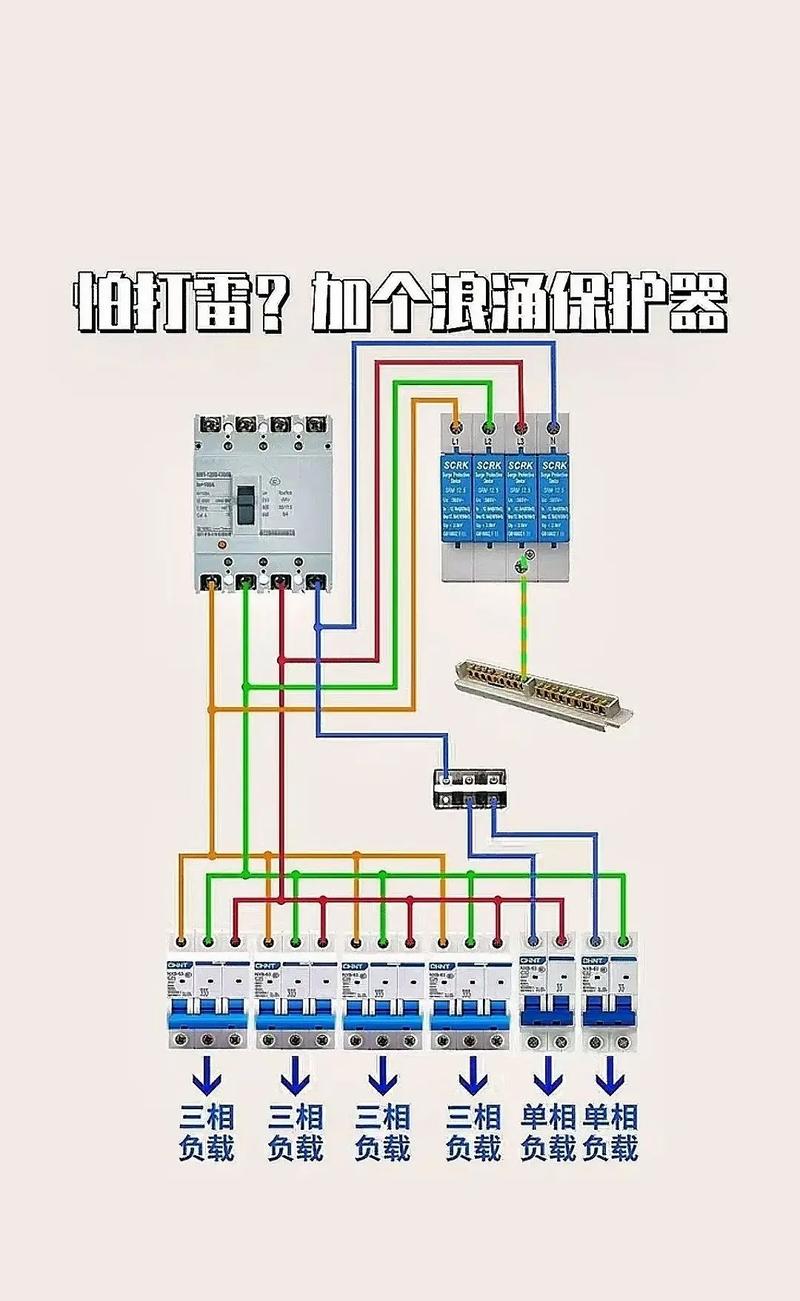

接线时，将上面三个L口分别连接三条火线，右侧的N口接零线，下面的PE口接地线。接线示例 以下是一个三相系统浪涌保护器接线图的示例：图左接线法：适用于TN-C系统和无中性线的IT系统。三相四线制，上面三个L口分别连接三条火线，下面的PE口接PEN线或PE线。

首先，确保浪涌保护器上端已串接一个后备保护装置（如德力西DZ47vY-III III类浪涌保护器已内置后备保护，则无需额外添加）。将总开关出来的电源线分别接入防雷器的“L”和“N”接线孔。从“PE”接线孔引出接地线，连接到地线排。

接线方式：将复合型浪涌保护器上面的三个L口分别连接三条火线，下面的PE口接地。在这种系统中，实际只用到3P（三相）的接线方式。三相四线 TN-C系统：将上面三个L口分别连接三条火线，下面的PE口接PEN线（保护线与中性线合一的导线）或接地。同样，在这种系统中，实际也只用到3P的接线方式。

（图片来源网络，侵删）

线径长度：各级浪涌保护器连接导线应短直，长度不宜超过0.5m，并固定牢靠。若现场有实际困难，可采用凯文接线法改进SPD的电路连接。

TN-S系统中，三相五线。上面三个L口分别连接三条火线，右侧的N口接零线，下面的PE口接地线。工作原理 浪涌保护器（Surge protection Device）是电子设备雷电防护中不可缺少的一种装置，过去常称为“避雷器”或“过电压保护器”英文简写为SPD。

三相电路中浪涌保护器怎么接线?

1、保护水平Up的选择 为了保护负载免受大气过电压的危害，浪涌保护器的电压保护水平Up应小于负载的绝缘耐冲击电压额定值Uw。一般选型时，总进线柜一级防雷器Up≤5kV，后级配电柜二级防雷器Up≤8kV，机房等环境末级防雷Up≤2kV。

（图片来源网络，侵删）

2、第一级安装在入户电力变压器低压侧，浪涌保护器应为三相电压开关型电源防雷器，其雷电通流量不应低于60KA。该级电源防雷器应是连接在用户供电系统入口进线各相和大地之间的大容量电源防雷器。

3、直流浪涌保护器的保护模式： 三相电源保护模式：适用于三相电源系统，包括多种保护方式，如3个LN保护电路、3个LPE保护电路等。 单项电源保护模式：适用于单项电源系统，包括1个LN保护电路、1个LPE保护电路等。 全模式保护：涵盖LL、LN、LPE、NPE四种连接方式的保护模式，提供全面的保护。

4、在实际应用中，我们需要根据配电系统的额定电压来选择合适的Uc值。例如，如果电路的三相电压为380V，那么建议选择的SPD最大持续工作电压为385V或更高，以确保浪涌保护器能够适配并正常工作。电压保护水平Up的作用 电压保护水平Up代表浪涌保护器在特定条件下的电压限制能力。

5、是分断路器，63是断路器的壳架等级电流，C是指C级跳闸曲线，10是额定电流，4P是指四极断路器；300mA是额定漏电脱扣（跳闸）电流 另外，最下面那个符号是浪涌保护器，也叫电涌保护器，就是低压配电中的避雷器，防止雷电波侵入低压电网对低压用电设备造成损害的设备。

浪涌保护器在配电箱里的安装方法

1、根据GB 50343-2012《建筑物电子信息系统防雷技术规范》和GB 51348-2019《民用建筑电气设计标准》的规定，电源线路浪涌保护器的连接导线应短而直，总长度不宜大于0.5m。然而，在实际应用中，由于配电箱布局、线路走向等因素的限制，有时难以满足这一要求。此时，凯文接线法便成为了一种可行的选择。

2、接线端连接：浪涌保护器各接线端应在本级开关、熔断器的下桩头分别与配电箱内线路的同名端相线连接，接地端应以最短距离与所处防雷区的等电位接地端子板连接。 压接方式：带有接线端子的应采用压接，带有接线柱的应采用接线端子与接线柱连接。

3、单相系统中浪涌保护器的接线：单相三线，上面两孔L口接火线，N口接地线，下面的PE口接地线。TT系统中浪涌保护器的接线：三相四线，上面三个L口分别连接三条火线，下面的N口接PEN线，右侧的PE接地线。

德力西浪涌保护器怎么安装啊,是不是一定要埋地线接啊,我对电气这方面就...

上端L接火线 N接零线 下端接地线 ，要埋地线接。浪涌也叫突波，顾名思义就是超出正常工作电压的瞬间过电压。浪涌保护器，也叫防雷器、避雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。

首先，确保浪涌保护器上端已串接一个后备保护装置（如德力西DZ47vY-III III类浪涌保护器已内置后备保护，则无需额外添加）。将总开关出来的电源线分别接入防雷器的“L”和“N”接线孔。从“PE”接线孔引出接地线，连接到地线排。

对于较小的配电箱，也可在安装处预埋好木砖（按配电箱 或配电板四角安装孔的位置埋设），然后用木螺钉在木砖处固定配电箱或配电板。

关于浪涌保护器怎样安装图解和浪涌保护器安装注意事项的介绍到此就结束了，不知道你从中找到你需要的信息了吗 ？如果你还想了解更多这方面的信息，记得收藏关注本站。
