本篇文章给大家谈谈可控硅二极管工作原理，以及可控硅二极管工作原理图对应的知识点，希望对各位有所帮助，不要忘了收藏本站喔。

什么是可控硅?可控硅工作原理还不懂?几分钟教你搞定

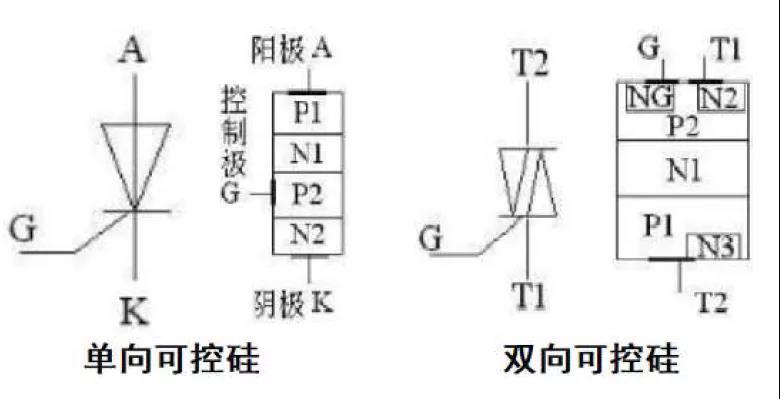

1、根据结构和功能的不同，可控硅主要分为单向可控硅和双向可控硅两大类。其中，双向可控硅因其独特的结构特点而备受青睐。双向可控硅，又名三端双向可控硅，简称TRIAC。这种可控硅内部构造等效于两个单向可控硅反向串联，赋予其双向导通特性。

（图片来源网络，侵删）

2、单相可控硅调功器是一种通过可控硅控制单相交流电路功率的设备。以下是关于可控硅调功器及其工作原理的详细解释：可控硅调功器概述单相可控硅电力调整器（或称单相可控硅调功器）是一种电力调节设备，它利用可控硅这一半导体器件，对单相交流电路的功率进行精确控制。

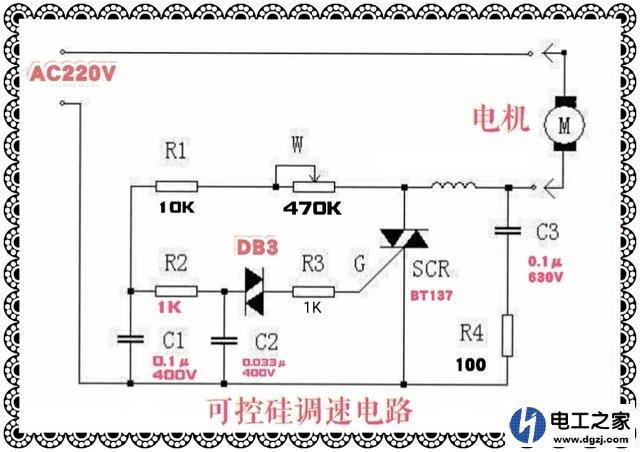

3、可控硅电机的未来发展趋势 提高效率 降低成本 智能化 绿色环保 可控硅电机是一种重要的电动机，广泛应用于工业、家用电器、交通运输、农业等领域。它能够根据需要实现电压、频率、极数、阻抗等不同的调速方式，满足不同工况下的使用需求。

4、最常用的是使用UJT（Uni Junction Transistor）作为触发器件的UJT点火电路，通过RC网络控制UJT的导通与截止，产生脉冲信号触发可控硅。总结而言，可控硅触发电路原理包括触发信号的类型与产生方式，以及不同触发方式的应用场景。通过合理设计触发电路，可以确保可控硅电路的正常运行与高效工作。

（图片来源网络，侵删）

可控硅和固态继电器的区别是什么?可控硅的工作原理?

固态继电器行业知识详解固态继电器（SSR）是一种通过电子元件来实现开关功能的器件，具有高度的可靠性、耐用性和快速的响应速度，广泛应用于工业自动化、家用电器和各种电子控制系统中。

运算放大器A：用于处理和放大输入信号，产生触发可控硅所需的尖峰脉冲信号。桥式整流电路（D3-D6）：用于将交流信号转换为直流信号，并确保尖峰脉冲能够正确地加在可控硅的控制极和阴极间。可控硅（SCR）：作为固态继电器的核心开关元件，负责控制负载电路的通断。

主要采用大功率晶体晶体管（开关晶体管）、单向晶闸管（晶闸管或SCR）、双向晶闸管（可控硅）、功率场效应晶体管（MOSFET）、绝缘栅双极晶体管（IGBT）等器件。固态继电器的输出电路也可分为直流输出电路、交流输出电路和交直流输出电路。根据负载类型，可分为直流固态继电器和交流固态继电器。

（图片来源网络，侵删）

可控硅的工作原理与普通二极管有何不同?

可控硅是一种半导体器件，能够控制大电流的流动路径。其工作原理主要可以概括为以下几点： 前向阻塞状态： 当可控硅的两个二极管以正向偏置相连时，它处于前向阻塞状态，此时电流无法通过，就像一道紧闭的大门。

用“TRIAC”来表示的。双向可控硅的规格、型号、外形以及电极引脚排列依生产厂家不同而有所不同，但其电极引脚多数是按TTG的顾序从左至右排列（观察时，电极引脚向下，面对标有字符的一面）。市场上最常见的几种塑封外形结构双向可控硅的外形及电极引脚排列就可以工作。

具有一个可控的控制极G，这就使它具有与二极管完全不同的工作特性。它和二极管一样是一种单方向导电的器件，晶闸管是可以处理耐高压、大电流的大功率器件，随着设计技术和制造技术的进步，越来越大容量化 。晶闸管它主要有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶闸管、快速晶闸管，等等。

可控硅是利用单向导通原理，与二极管一样起到交流电整流为直流电的作用。所谓可控硅就是可以通过“触发极”的控制来改变整流后的直流电压。改变输出直流电压的原理是：改变触发极脉冲的相位，从而改变可控硅的导通角，最终改变输出电压。

可控硅工作原理

1、可控硅调功器概述单相可控硅电力调整器（或称单相可控硅调功器）是一种电力调节设备，它利用可控硅这一半导体器件，对单相交流电路的功率进行精确控制。该设备主要应用于加热、电机调速、灯光调光等领域，通过调整负载的电力输入，实现对输出功率的精准调节。

2、可控硅的工作原理与关断条件 可控硅在直流电路中，一旦触发导通，就会维持导通状态，与触发极无关。因此，要让可控硅关断，不能仅通过断开控制极来实现。必须采取其他措施，如阳极回路断电或在阳极回路加反向电压。

3、核心工作原理：双向导电性：双向可控硅能够在正向和反向电压下都导电，这是与普通二极管（只能单向导电）的主要区别。当控制极G接收到触发信号时，双向可控硅会在主电极T1和T2之间形成一个低阻通路，允许电流通过。电极作用：控制极G：负责接收触发信号。

4、可控硅的工作原理如下：基本构造：可控硅实际上是一个大功率的二极管，但与普通二极管相比，它多了一个控制极。导通条件：普通二极管在正向电压作用下导通，反向电压作用下截止。而可控硅的导通则依赖于控制极接收到的信号。当控制极接收到适当的信号时，可控硅才会导通。

可控硅的工作原理和主要作用

可控硅的工作原理和应用领域 工作原理：可控硅（Silicon Controlled Rectifier， SCR）是一种基于PNPN结构的半导体开关器件，其工作原理主要依赖于控制极（门极）的触发信号来控制阳极和阴极之间的导通与截止。

此时，电流又流回到g2的基极，形成正反馈。这种正向馈循环的结果使得两个管子的电流剧增，可控硅即可饱和流通。简而言之，可控硅整流器的工作原理是通过控制极G输入的正向触发信号，触发内部晶体管形成正反馈，从而使可控硅饱和流通，实现对电流的控制。

什么是可控硅及其原理 可控硅在交流电机控制中的作用 可控硅控制交流电机的基本电路 可控硅控制交流电机的优缺点 可控硅控制交流电机的实际应用 未来可控硅在交流电机控制中的发展趋势 什么是可控硅及其原理 可控硅是一种半导体器件，它可以控制电流通过的时间和大小。

可控硅电焊机的工作原理：可控硅电焊机利用可控硅（SCR）这一电子元件来实现对电流的控制。在电焊过程中，可控硅在电源变压器的次级回路中起到整流作用，并通过调整触发相位角来控制输出直流电压的大小。 工作原理详细说明：焊机从直流输出端取出电流信号，作为负反馈信号。

可控硅的工作原理主要是基于其特殊的四层结构和PN结特性。以下是可控硅工作原理的详细解释：结构特性：可控硅，即可控硅整流元件，是一种具有三个PN结的四层结构的大功率半导体器件。它通常由两个晶闸管反向连接而成，这种结构使得可控硅具有独特的电气特性。

晶闸管,三极管,二极管,可控管之间的区别

结构差异：晶体管是一种固体半导体器件，涵盖了蔽谨二极管、三极管、场效应管、晶闸管等多种类型，有时特指双极型器件。晶闸管则具有PNPN四层半导体结构，包含三个极：阳极、阴极和门极。 工作条件：晶体管通过电讯号控制开关状态，且开关速度迅速。

在电力电子中，三极管通常称作电力晶体管（GTR），它是由三层半导体（分别引出集电极C、基极B和发射集E）形成的两个PN结构成，多采用NPN结构。而晶闸管（SCR）内部是PNPN四层半导体结构，分别命名为PNPN2四个区。P1区引出阳极A，N2区引出阴极K，P2区引出门集G。四个区形成三个PN结。

半导体是指导电性介于金属导体和绝缘体之间的材料，通常是固态（如锗、硅等），其导电性能会随着杂质含量和外界条件（如温度、光照）的变化而变化。半导体元件主要包括：二极管、三极管、场效应管、晶闸管、达林顿管、LED以及集成电路等。

从晶闸管的电路符号可以看到，它和二极管一样是一种单方向导电的器件，关键是多了一个控制极G，这就使它具有与二极管完全不同的工作特性。三极管：晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。

场效应管的外观封装和三极管相同。场效应管属于电压控制型半导体器件，即通过控制栅极和源极电压大小来控制漏极和源极的导通情况，场效应管的栅极输入阻抗非常高。根据结构的不同，场效应管又分为P沟道和N沟道两种类型。维修时，需要关注的几个场效应管的主要参数如下。

可控硅二极管工作原理的介绍就聊到这里吧，感谢你花时间阅读本站内容，更多关于可控硅二极管工作原理图、可控硅二极管工作原理的信息别忘了在本站进行查找喔。
